Aislador soporte tipo columna CP8-170-I
SKU:
AC-CP8-170-I-CLDAislador tipo columna/soporte de porcelana, vidrio o silicón para líneas y subestaciones eléctricas. Proporciona el aislamiento y soporte de los conductores en servicio intemperie, bajo especificación CFE con aviso LAPEM. Distribuido por Gastelek con entrega nacional en México. Marca CLD. Cotiza con asesoría técnica especializada.
Marcas disponibles CLD, IUSA
Solicita cotización
Cuéntanos qué necesitas
Atención personalizada · Sin compromiso
Especificaciones técnicas
| Tensión nominal del sistema | 23 kV |
|---|---|
| Tensión máxima de diseño | 27 kV |
| Tipo | Soporte tipo columna |
| Material | Porcelana |
| Nivel básico de aislamiento (NBAI / BIL) | 170 kV |
| Clase de contaminación | Clase I — contaminación media |
| Distancia de fuga | Según el nivel de contaminación de la zona |
| Servicio | Intemperie |
| Norma | CFE 52810-32 |
Descripción corta CFE (C P 8 - BIL - clase)
C soporte tipo columna · P material (P porcelana / V vidrio) · 8 resistencia mecánica a la flexión · BIL nivel básico de aislamiento al impulso (125, 150, 170, 200, 250, 550 kV…) · clase de contaminación (I media, II alta, III extra alta).
Acerca de los aisladores
Un aislador soporta mecánicamente al conductor y lo aísla eléctricamente de la estructura (poste, torre o subestación), evitando fugas de corriente a tierra. Se eligen por su tensión, su resistencia mecánica y la distancia de fuga requerida según la contaminación de la zona. Gastelek distribuye aisladores de suspensión (vidrio templado, porcelana y sintéticos) y soporte tipo columna, bajo especificación CFE.

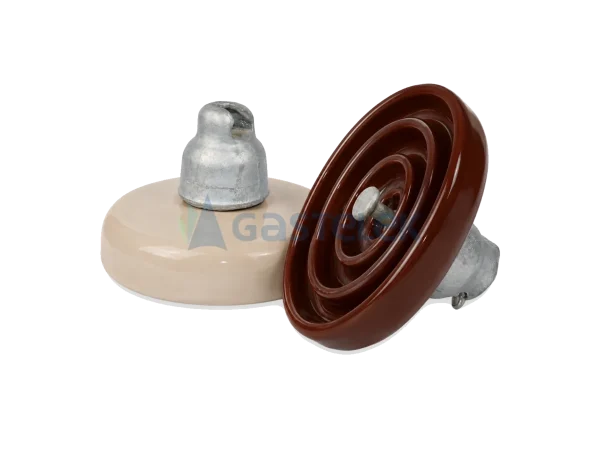

Suspensión de vidrio o porcelana
Unidades tipo disco (cápsula y perno) que se arman en cadenas según la tensión, con acoplamiento calavera y bola u horquilla y ojo. El vidrio templado permite inspección visual de fallas. Norma CFE 52210-02.
Suspensión sintético (polimérico)
Núcleo de fibra de vidrio recubierto de hule silicón: mucho más ligero, resistente a impactos y con excelente comportamiento en ambientes contaminados por su hidrofobicidad. Para 13.8 a 138 kV. Norma CFE 52100-65.
Soporte tipo columna
Aisladores rígidos de núcleo sólido o multicono, de porcelana o vidrio templado, con herrajes de sujeción externos, para barras y equipo de subestación. Norma CFE 52810-32.
Distancia de fuga y contaminación
La distancia de fuga (camino sobre la superficie del aislador) se dimensiona según el nivel de contaminación de la zona (media, alta, muy alta). A mayor contaminación, mayor distancia de fuga específica (mm/kV).
Cumplen la especificación CFE 52810-32 (aisladores soporte tipo columna). Ver resumen de la norma 52810-32 →
Solicita ficha técnica detallada al cotizar este producto.
| Marcas | CLD, IUSA |
|---|---|
| Tensión nominal | Clase 25 kV (23 – 27 kV) |
| SKU | AC-CP8-170-I-CLD |
| Categoría | Aisladores |
CLD
Distribuimos CLD bajo las especificaciones requeridas por CFE. Equipo con aviso LAPEM vigente.
Ver más productos CLD → Preguntas frecuentes
Lo que más nos preguntan
¿Para qué sirve un aislador?
Soporta mecánicamente al conductor y lo aísla eléctricamente de la estructura (poste, torre o subestación), evitando fugas de corriente a tierra y descargas. Se usa en líneas de transmisión y distribución y en subestaciones.
¿Vidrio templado, porcelana o sintético?
El vidrio templado permite ver visualmente una unidad dañada y es muy estable; la porcelana es la solución tradicional, robusta. El sintético (polimérico) es mucho más ligero, resistente a impactos y vandalismo, y se comporta mejor en zonas contaminadas. Indícanos tu ambiente y te recomendamos.
¿Qué diferencia hay entre aislador de suspensión y tipo columna?
El de suspensión "cuelga" del conductor y trabaja a tensión mecánica (se arma en cadenas de discos o como barra sintética); el soporte tipo columna es rígido y trabaja a flexión, montado sobre la estructura para soportar barras y equipo en subestaciones.
¿Qué es la distancia de fuga y por qué importa?
Es la longitud del camino sobre la superficie del aislador entre las partes energizada y a tierra. Debe dimensionarse según el nivel de contaminación de la zona (mm/kV): a mayor contaminación (salina, industrial, polvo) se requiere mayor distancia de fuga para evitar flameos.
¿Cómo se selecciona la resistencia mecánica (kN)?
Se elige según la carga mecánica del vano y la tensión del conductor. Los aisladores de suspensión se especifican por su resistencia electromecánica o carga mecánica especificada (SML), en kN; debe ser igual o mayor a la carga de trabajo con su factor de seguridad.
¿Qué significa la designación corta DDSMARRRXY?
Es el código CFE de los aisladores de suspensión de vidrio/porcelana: DD = diámetro del esbozo (cm), S = tipo suspensión, M = material (V vidrio / P porcelana), A = acoplamiento (H horquilla / C calavera), RRR = resistencia mecánica (kN), X = corrosión y Y = nivel de contaminación.
¿Cumplen con CFE?
Sí. Los aisladores de suspensión de porcelana o vidrio templado cumplen la CFE 52210-02; los sintéticos tipo suspensión la CFE 52100-65 (13.8 a 138 kV); y los soporte tipo columna la CFE 52810-32. Manejamos marcas líderes aceptadas por CFE.
¿Este equipo tiene aviso LAPEM vigente?
Sí. Los equipos de media y alta tensión que comercializamos cuentan con constancia de aceptación de prototipo bajo especificaciones CFE (avisos LAPEM). Te entregamos la documentación al cierre de la compra para que no tengas rechazos en supervisión.
¿Cuál es el tiempo de entrega típico?
Depende del equipo. Productos de stock (apartarrayos, cortacircuitos, fusibles, TIMs, aisladores): de pocos días a 2 semanas. Equipo de fábrica (interruptores de alta tensión, cuchillas motorizadas): de 8 a 16 semanas o más. Te confirmamos el tiempo exacto en la cotización.
¿Hacen entregas a toda la República?
Sí. Embarcamos desde Monterrey, NL a todos los estados de México. Coordinamos la logística para que llegue cuando lo necesitas, no antes ni después.
¿Incluye instalación o solo el equipo?
La cotización es por el suministro del equipo. Si necesitas instalación, montaje o pruebas, lo cotizamos por separado como servicio adicional. Tenemos personal certificado para esos trabajos.
¿Aceptan pagos con orden de compra de empresa?
Sí. Trabajamos con órdenes de compra de empresas (contratistas, industria, gobierno). Para clientes recurrentes manejamos crédito a corto plazo. Factura fiscal CFDI incluida.
¿Venden refacciones individuales?
Sí. Tenemos refacciones al menudeo que los fabricantes no entregan: cables de control para TIMs, canillas de cortacircuitos, contactos auxiliares, etc. Esto es uno de nuestros diferenciadores.
