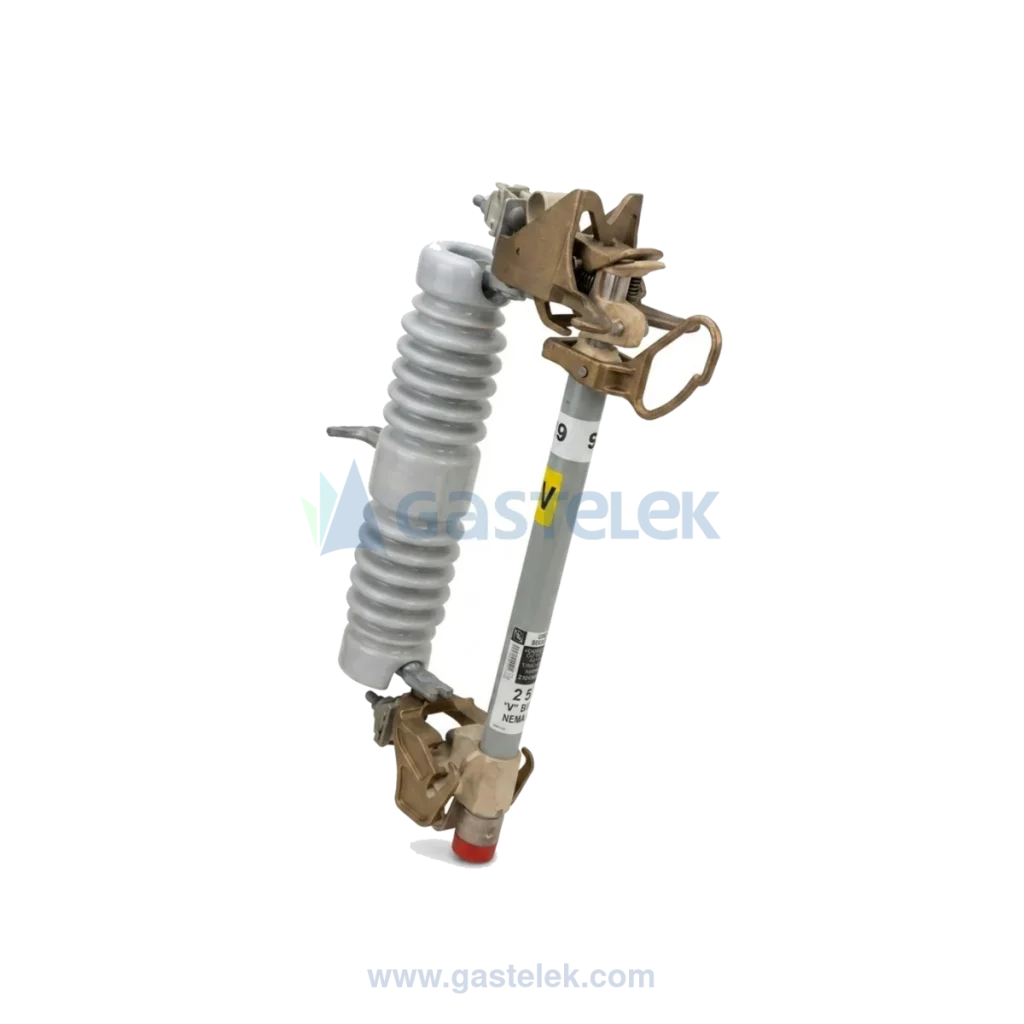

Cortacircuitos de potencia SMD-20, 15 kV. 92122
SKU:
CCP-92122-SCCortacircuitos de 15 kV para la protección de redes de distribución y transformadores mediante fusibles de expulsión, con maniobra segura de seccionamiento, aceptado por CFE. Distribuido por Gastelek con entrega nacional en México. Marca S&C. Cotiza con asesoría técnica especializada.
Voltaje 15 kV
Marca S&C
No. Catálogo 92122
Designación CFE CCFPR-15-200-110-12.5
Otras tensiones en esta serie Ver familia completa →
Fusibles compatibles Ver familia de fusibles →
Este cortacircuito utiliza fusibles de potencia tipo SMU-20, velocidad K. Consulta la familia completa de amperajes y números de catálogo para elegir el fusible de tu coordinación de protecciones.
Solicita cotización
Cuéntanos qué necesitas
Atención personalizada · Sin compromiso
Especificaciones técnicas
| Tensión nominal del sistema | 15 kV |
|---|---|
| Tensión máxima de diseño | 17 kV |
| Nivel básico de aislamiento (NBAI / BIL) | 110 kV |
| Corriente nominal continua | 200 A |
| Capacidad interruptiva (asimétrica) | 14,000 A |
| Designación corta CFE | CCFPR-15-200-110-12.5 |
| No. de catálogo | 92122 |
| Unidad fusible | SMU-20 (velocidad "K", 1K–200K) |
| Servicio | Intemperie |
| Norma | CFE V4100-28 |
¿Qué significa CCFPR-15-200-110-12.5?
La designación corta CFE de un cortacircuitos fusible de potencia se forma como CCFP(R)-{tensión máx.}-{corriente nominal}-{BIL}-{capacidad interruptiva en kA}. La R indica montaje en poste; sin R es para subestación.
Acerca de los cortacircuitos fusible
Un cortacircuitos fusible protege contra sobrecorrientes (sobrecargas y cortocircuitos) a transformadores, bancos de capacitores, cables y líneas de distribución. Al fundirse el elemento fusible, interrumpe la falla y abre visiblemente el circuito, dando además un punto de seccionamiento. Gastelek distribuye cortacircuitos marca S&C bajo especificación CFE, para distribución aérea y subestaciones.
Tipo SMD-20 (potencia)
Cortacircuitos fusible de potencia hasta 38 kV y 200 A. Usa fusibles SMU-20 de material sólido y baja energía: expulsión mínima de gases (sólo ~20 % de la energía de arco de un cortacircuito convencional). Detecta e interrumpe todas las fallas, de las grandes hasta la mínima corriente de fusión.
Tipo SM-5 (potencia)
Para subestaciones con niveles de cortocircuito muy altos: capacidad interruptiva hasta 34 000 A asimétricos. Construcción robusta, contactos plateados con 4 puntos de contacto y elemento fusible de plata. Montaje en subestación, apertura vertical a 180°.
Tipo XS (simple expulsión)
Cortacircuitos fusible de simple expulsión hacia abajo para distribución aérea, en 15, 27 y 38 kV, 100 A (opción 200 A). Usa eslabones Positrol. Mantiene el escape de gases alejado de las otras fases; compatible con la herramienta rompecargas Loadbuster.
Selección
Elige por tensión del sistema, corriente nominal y, sobre todo, por la capacidad interruptiva (debe ser ≥ a la corriente de cortocircuito disponible en el punto de instalación). El BIL debe corresponder al nivel de aislamiento del sistema.
Cumplen la especificación CFE V4100-28 (cortacircuitos fusibles de potencia para subestaciones (15,5 a 115 kV)) y las normas ANSI C37.41 / C37.46. Ver resumen de la norma V4100-28 →
El cortacircuito fusible de potencia tipo SMD-20 de S&C es idóneo para la protección de transformadores, bancos de capacitores y cables en subestaciones de distribución aérea en sistemas de hasta 34.5 kV. Utiliza unidades fusibles SMU-20 y la exclusiva técnica de interrupción de material sólido, que protege contra toda la gama de fallas. Sus elementos fusibles de precisión en plata o níquel-cromo no se dañan, garantizando características tiempo-corriente exactas y permanentes. Todos los montajes SMD-20 están equipados con un gancho de sujeción compatible con la herramienta rompecarga Loadbuster® de S&C. No depende de la tensión: puede aplicarse a cualquier tensión de sistema igual o menor a su tensión nominal.
Detalle: Cortacircuito de potencia SMD-20 de 15 KV, 200 Amperes, NBAI de 125 KV.
| Tipo | Cortacircuito fusible de potencia de material sólido |
|---|---|
| Marca | S&C |
| Tensión nominal | 14.4 kV |
| Tensión máxima de diseño | 17 kV |
| NBAI (BIL) | 110 kV |
| Corriente continua máxima | 200 A |
| Capacidad de interrupción | 14,000 A asimétricos |
| Unidad fusible | SMU-20 (velocidades K, E y DR) |
| Aplicación | Transformadores, bancos de capacitores y cables |
| Montaje | Distribución aérea, tipo estación |
| Herramienta de operación | Gancho compatible con Loadbuster® S&C |
| Fabricación | ISO 9001 · Aceptado por CFE |
| SKU | CCP-92122-SC |
| Categoría | Cortacircuitos |
S&C
Distribuimos S&C bajo las especificaciones requeridas por CFE. Equipo con aviso LAPEM vigente.
Ver más productos S&C → Preguntas frecuentes
Lo que más nos preguntan
¿Qué es un cortacircuitos fusible de potencia?
Es un dispositivo de protección por sobrecorriente que, mediante un elemento fusible, detecta e interrumpe las fallas (sobrecargas y cortocircuitos) protegiendo transformadores, bancos de capacitores, cables y líneas. Al operar abre visiblemente el circuito y deja un punto de seccionamiento.
¿Cuál es la diferencia entre SMD-20 y SM-5?
Ambos son cortacircuitos fusible de potencia S&C. El SMD-20 emplea fusibles SMU-20 de material sólido y baja energía (expulsión mínima de gases) hasta 38 kV y 200 A. El SM-5 está diseñado para subestaciones con niveles de cortocircuito muy altos, con capacidad interruptiva hasta 34 000 A asimétricos.
¿Qué es un cortacircuitos tipo XS de simple expulsión?
Es un cortacircuitos fusible de distribución aérea con expulsión simple hacia abajo, para 15, 27 y 38 kV y 100 A (opción 200 A). Usa eslabones fusibles Positrol y cumple la especificación CFE V4110-03. Es la solución económica de protección y seccionamiento en redes de distribución.
¿Qué es la capacidad interruptiva y por qué es clave?
Es la corriente de cortocircuito máxima que el cortacircuitos puede interrumpir con seguridad (se expresa en A asimétricos o kA). Debe ser igual o mayor a la corriente de falla disponible en el punto de instalación; de lo contrario el equipo puede fallar al operar.
¿Qué eslabones o unidades fusible usan?
El SMD-20 usa unidades fusible SMU-20 en velocidad "K" (1K a 200K). El SM-5 usa rellenos fusibles en velocidad estándar o lenta (1 a 400 A). El tipo XS usa eslabones Positrol. Te apoyamos a seleccionar la curva y el amperaje correctos según tu coordinación de protecciones.
¿Cumplen con CFE?
Sí. Los cortacircuitos de potencia (SMD-20 y SM-5) cumplen la especificación CFE V4100-28; el tipo XS cumple la CFE V4110-03. Adicionalmente cumplen las normas ANSI C37.41 y C37.46. Manejamos marca S&C, aceptada por CFE.
¿Este equipo tiene aviso LAPEM vigente?
Sí. Los equipos de media y alta tensión que comercializamos cuentan con constancia de aceptación de prototipo bajo especificaciones CFE (avisos LAPEM). Te entregamos la documentación al cierre de la compra para que no tengas rechazos en supervisión.
¿Cuál es el tiempo de entrega típico?
Depende del equipo. Productos de stock (apartarrayos, cortacircuitos, fusibles, TIMs, aisladores): de pocos días a 2 semanas. Equipo de fábrica (interruptores de alta tensión, cuchillas motorizadas): de 8 a 16 semanas o más. Te confirmamos el tiempo exacto en la cotización.
¿Hacen entregas a toda la República?
Sí. Embarcamos desde Monterrey, NL a todos los estados de México. Coordinamos la logística para que llegue cuando lo necesitas, no antes ni después.
¿Incluye instalación o solo el equipo?
La cotización es por el suministro del equipo. Si necesitas instalación, montaje o pruebas, lo cotizamos por separado como servicio adicional. Tenemos personal certificado para esos trabajos.
¿Aceptan pagos con orden de compra de empresa?
Sí. Trabajamos con órdenes de compra de empresas (contratistas, industria, gobierno). Para clientes recurrentes manejamos crédito a corto plazo. Factura fiscal CFDI incluida.
¿Venden refacciones individuales?
Sí. Tenemos refacciones al menudeo que los fabricantes no entregan: cables de control para TIMs, canillas de cortacircuitos, contactos auxiliares, etc. Esto es uno de nuestros diferenciadores.
