Cuchilla tripolar DRV 115 kV 2000 A
SKU:
CT115-SPT-MOT-MH-NC-DRV-550-2000-IUCuchilla desconectadora tripolar de 115 kV y 2000 A para subestaciones y líneas de alta tensión. De operación en grupo, con accionamiento manual o motorizado, para maniobra sin carga (en vacío) y servicio intemperie. Aceptada por CFE bajo la especificación V4200-12 y con aviso LAPEM. Disponible en IUSA. Cotiza con asesoría técnica de Gastelek.
Voltaje 115 kV
Corriente 2000 A
Marca IUSA
No. Catálogo DRV-550-2000
Designación CFE CSV-550-3-123-2000
Configuraciones disponibles
Accionamiento manual o motorizado · Con o sin puesta a tierra · Montaje horizontal o vertical
Indícanos la configuración que tu proyecto requiere y la confirmamos en tu cotización. Otros amperajes en esta serie Ver familia completa →
Solicita cotización
Cuéntanos qué necesitas
Atención personalizada · Sin compromiso
Especificaciones técnicas
| Tensión nominal | 115 kV |
|---|---|
| Nivel básico de impulso (NBI / BIL) | 550 kV (aguante al impulso por rayo) |
| Corriente nominal | 2000 A |
| Operación | Tripolar · operación en grupo |
| Tipo de construcción | Apertura lateral central (tipo V) |
| Puesta a tierra | Opcional bajo pedido |
| Servicio | Intemperie, sin carga (maniobra en vacío) |
| Temperatura de operación | −25 °C a +40 °C |
| Norma CFE | CFE V4200-12 (accionamiento controlado) |
¿Cómo se lee
CSV-550-3-123-2000?Según la norma CFE, la designación corta indica: CSV (cuchilla desconectadora para subestación, apertura lateral central (tipo v)) · 550 kV de NBI · 3 fases (tripolar) · 123 kV nominales · 2000 A.
Acerca de las cuchillas desconectadoras tripolares
Una cuchilla desconectadora (o seccionadora) es un dispositivo de maniobra que aísla visiblemente un tramo de la red para realizar mantenimiento con seguridad. Opera sin carga (en vacío): se maniobra únicamente cuando no circula corriente de carga, a diferencia de un interruptor de potencia. Gastelek distribuye cuchillas aceptadas por CFE y con aviso LAPEM, para subestaciones y líneas de media y alta tensión en México.
Operación
Las tripolares son de operación en grupo: las tres fases abren y cierran a la vez desde una sola palanca o mediante accionamiento motorizado (control a distancia).
Construcción

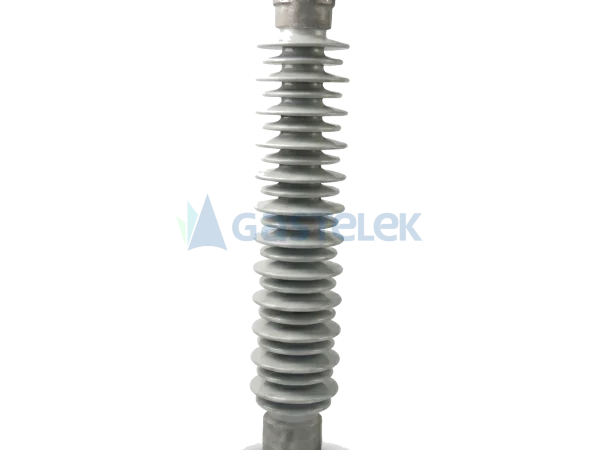

Aisladores soporte tipo columna (porcelana, vidrio o silicón), partes conductoras de cobre/aluminio y base con galvanizado por inmersión en caliente. Contactos principales reemplazables y ajustables en campo. La palanca de mando se ubica a 1 m del piso y admite candado de bloqueo.
Puesta a tierra (opcional)
Puede incluir cuchillas de puesta a tierra con enclavamiento mecánico: solo cierran cuando la cuchilla principal está abierta, evitando maniobras peligrosas. Se identifican con la letra T en la designación.
Niveles de aislamiento
El NBI (nivel básico de impulso) varía por clase: 15 kV→125 kV, 25.8 kV→150/170 kV, 38 kV→200 kV, 72.5 kV→450 kV, 123 kV→550 kV, 145 kV→650 kV. La distancia de fuga se selecciona según el nivel de contaminación de la zona (IEC 60815/60507).
Cumplen la especificación CFE V4200-12 y las normas internacionales IEC 62271-102 / IEC 60694. Corrientes nominales normalizadas: 630, 800, 1250 y 2000 A.
Cuchilla desconectadora tripolar intemperie sin cuchilla de puesta a tierra apertura central lateral en “V” montaje horizontal a 3.00 metros sobre el piso aisladores de porcelana de 3075 mm de distancia de fuga (25 mm/kVf-f) tensión de 123 kV, 550 kV de NBAI corriente nominal 2000 A, corriente corta duración 1s 40 kA, cresta 104 Ka 1s, con conectores rectos bimetálicos para un conductor por fase ACSR de 795KCM, un mecanismo a motor común para los tres polos de 220 VCA y tensión de control de 125 VCD conmutador de 14 contactos auxiliares convertibles en “a”o“b” 2 tipo “aa” y 2 tipo “bb” para bloqueos y señalización además 2 contactos adicionales para falla de VCA y VCD con PTC ́s (coeficiente de temperatura positivo) en lugar de resistencias calefactoras todo alojado en gabinete de aleación de aluminio cumpliendo con la especificación CFE V4200-12(2016).
IUSA
Distribuimos IUSA bajo las especificaciones requeridas por CFE. Equipo con aviso LAPEM vigente.
Ver más productos IUSA → Preguntas frecuentes
Lo que más nos preguntan
¿Qué es una cuchilla desconectadora o seccionadora?
Es un dispositivo de maniobra que aísla visiblemente un circuito de media o alta tensión para hacer mantenimiento con seguridad. Se opera sin carga (en vacío), no para interrumpir corrientes de falla.
¿Cuál es la diferencia entre cuchilla monopolar y tripolar?
La monopolar es de una fase y se opera con pértiga (se instalan tres, una por fase). La tripolar opera las tres fases en grupo desde una sola palanca, y en alta tensión puede ser motorizada para control a distancia.
¿Operan con carga?
No. Las cuchillas desconectadoras se maniobran sin carga (en vacío). Para abrir bajo carga o ante fallas se usa un interruptor de potencia o un cortacircuitos, según el caso.
¿Qué significa la designación CFE, por ejemplo CSP-125-1-15-630?
CS = cuchilla para subestación; la tercera letra es el tipo de construcción (A, V o P); 125 = NBI en kV; 1 = número de fases (1 monopolar, 3 tripolar); 15 = tensión nominal en kV; 630 = corriente nominal en A. Una H o V final indica el montaje y una T indica puesta a tierra.
¿Qué corrientes y tensiones manejan?
Corrientes normalizadas de 630, 800, 1250 y 2000 A, en clases de tensión de 15 a 145 kV. Gastelek surte principalmente 15, 25 y 34.5 kV en 630 A y hasta 2000 A, además de 69, 115 y 123 kV.
¿Cumplen con CFE y LAPEM?
Sí. Las cuchillas que distribuimos cumplen la especificación CFE V4200-25 (o V4200-12 en alta tensión con accionamiento controlado) y cuentan con aviso LAPEM. Manejamos marcas como IUSA, S&C y Noja Power.
¿Sirven para zonas con contaminación salina o industrial?
Sí. La distancia de fuga de los aisladores se selecciona según el nivel de contaminación de la zona (norma IEC 60815). Indícanos el ambiente de instalación y te confirmamos la distancia de fuga adecuada.
¿Este equipo tiene aviso LAPEM vigente?
Sí. Los equipos de media y alta tensión que comercializamos cuentan con constancia de aceptación de prototipo bajo especificaciones CFE (avisos LAPEM). Te entregamos la documentación al cierre de la compra para que no tengas rechazos en supervisión.
¿Cuál es el tiempo de entrega típico?
Depende del equipo. Productos de stock (apartarrayos, cortacircuitos, fusibles, TIMs, aisladores): de pocos días a 2 semanas. Equipo de fábrica (interruptores de alta tensión, cuchillas motorizadas): de 8 a 16 semanas o más. Te confirmamos el tiempo exacto en la cotización.
¿Hacen entregas a toda la República?
Sí. Embarcamos desde Monterrey, NL a todos los estados de México. Coordinamos la logística para que llegue cuando lo necesitas, no antes ni después.
¿Incluye instalación o solo el equipo?
La cotización es por el suministro del equipo. Si necesitas instalación, montaje o pruebas, lo cotizamos por separado como servicio adicional. Tenemos personal certificado para esos trabajos.
¿Aceptan pagos con orden de compra de empresa?
Sí. Trabajamos con órdenes de compra de empresas (contratistas, industria, gobierno). Para clientes recurrentes manejamos crédito a corto plazo. Factura fiscal CFDI incluida.
¿Venden refacciones individuales?
Sí. Tenemos refacciones al menudeo que los fabricantes no entregan: cables de control para TIMs, canillas de cortacircuitos, contactos auxiliares, etc. Esto es uno de nuestros diferenciadores.
