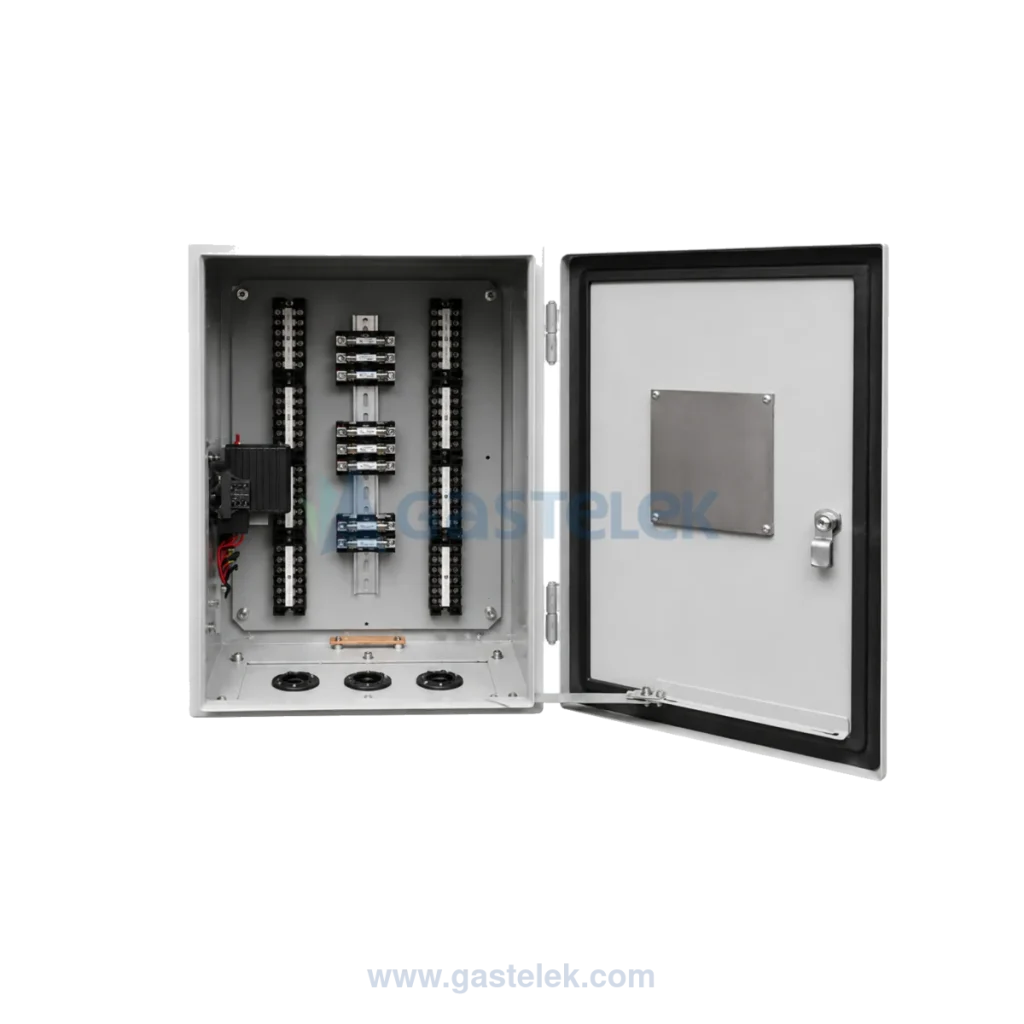

Gabinete centralizador para TPs
SKU:
GABCENTP115-GGabinete fabricado en acero inoxidable tipo 304 calibre 12, con aplicación de pintura electrostática color Ansi 61, con medidas de 500 mm Altura, 400 mm de frente y 325 mm de fondo, chapa tipo “L” portacandado en acero inoxidable, 2 bisagras en acero inoxidable 304, junta de neopreno para sello hermético, placa de montaje en acero inoxidable, interruptor termomagnético de 1x1, barra de cobre interna para conexión, 1 PTC de 20W, 1 conector de tierra en cobre estañado 2/0. Adicional 6 tablillas de baquelita no cortocircuitables de 6 polos con tensión de aislamiento de 600 VCA, 30A, una tablilla normal marca CORE de 2 polos, 2 bases porta fusible tripolar, 1 base porta fusible bipolar y 8 fusibles 6 A, montaje en riel din acero inoxidable. Especificación CFE V6700-62.
Solicita cotización
Cuéntanos qué necesitas
Atención personalizada · Sin compromiso
Especificaciones técnicas
| Tipo | Gabinete centralizador |
|---|---|
| Aplicación | Transformadores de potencial (TPs) |
| Material | Lámina de acero (galvanizada o con acabado anticorrosivo) |
| Grado de protección | Tipo intemperie / interior según aplicación (NEMA 3R / IP) |
| Servicio | Subestación |
| Norma | CFE V6700-62 |
Acerca de los gabinetes
Un gabinete (o armario) eléctrico es una envolvente de lámina de acero que aloja y protege el equipo de medición, control y conexiones en subestaciones e instalaciones eléctricas. Gastelek fabrica y distribuye gabinetes de medición y centralizadores de TCs/TPs, bajo especificación CFE y norma nacional.
Gabinete de medición
Aloja medidores, transformadores de instrumento y borneras para el sistema de medición. De lámina de acero con cerradura y ventana para lectura. Se fabrica bajo NMX-J-266-ANCE (gabinetes y armarios para uso eléctrico).
Gabinete centralizador (TCs/TPs)
Centraliza las conexiones de los transformadores de corriente y de potencial para la medición en subestación, con tablillas y accesorios de montaje normalizados. Cumple la especificación CFE V6700-62.
Material y protección
Construcción en lámina de acero galvanizada o con recubrimiento anticorrosivo; grado de protección (NEMA 3R / IP) según se instale a la intemperie o en interior. Incluye chapa, bisagras y empaque.
Selección
Elige por la aplicación (medición, pulsos, centralización de TCs/TPs), las dimensiones y el número de puertas necesarios para tu equipo, y el grado de protección del lugar de instalación.
Los gabinetes centralizadores cumplen la especificación CFE V6700-62 (tableros de protección, control, medición, supervisión y registro). Ver resumen de la norma →
Gabinete fabricado en acero inoxidable tipo 304 calibre 12, con aplicación de pintura electrostática color Ansi 61, con medidas de 500 mm Altura, 400 mm de frente y 325 mm de fondo, chapa tipo “L” portacandado en acero inoxidable, 2 bisagras en acero inoxidable 304, junta de neopreno para sello hermético, placa de montaje en acero inoxidable, interruptor termomagnético de 1x1, barra de cobre interna para conexión, 1 PTC de 20W, 1 conector de tierra en cobre estañado 2/0. Adicional 6 tablillas de baquelita no cortocircuitables de 6 polos con tensión de aislamiento de 600 VCA, 30A, una tablilla normal marca CORE de 2 polos, 2 bases porta fusible tripolar, 1 base porta fusible bipolar y 8 fusibles 6 A, montaje en riel din acero inoxidable. Especificación CFE V6700-62.
Las especificaciones técnicas detalladas se proporcionan al cotizar. Solicitar ahora →
Preguntas frecuentes
Lo que más nos preguntan
¿Para qué sirve un gabinete de medición?
Es una envolvente de lámina de acero que aloja y protege el equipo de medición (medidores, transformadores de instrumento, borneras) en subestaciones e instalaciones eléctricas, resguardándolo del ambiente y de manipulación no autorizada.
¿Qué es un gabinete centralizador de TCs/TPs?
Es el gabinete que centraliza las conexiones de los transformadores de corriente (TCs) y de potencial (TPs) para el sistema de medición de la subestación, con tablillas y accesorios de montaje normalizados. Cumple la especificación CFE V6700-62.
¿Qué norma aplica a los gabinetes?
Los gabinetes centralizadores cumplen la especificación CFE V6700-62 (tableros de protección, control, medición, supervisión y registro). Los demás gabinetes de medición y registro se fabrican bajo la norma nacional NMX-J-266-ANCE (gabinetes y armarios para uso eléctrico).
¿De qué material y grado de protección son?
Se fabrican en lámina de acero, galvanizada o con recubrimiento anticorrosivo, con grado de protección NEMA 3R / IP adecuado a instalación intemperie o interior. Incluyen chapa, bisagras y empaque.
¿Este equipo tiene aviso LAPEM vigente?
Los gabinetes y accesorios que comercializamos no requieren aviso LAPEM, pero cumplen con las especificaciones CFE aplicables (V6700-62 para centralizadores de TCs/TPs, NMX-J-266-ANCE para gabinetes de medición). Los equipos de media y alta tensión (interruptores, cuchillas, apartarrayos, cortacircuitos, etc.) sí cuentan con aviso LAPEM vigente.
¿Cuál es el tiempo de entrega típico?
Depende del equipo. Productos de stock (apartarrayos, cortacircuitos, fusibles, TIMs, aisladores): de pocos días a 2 semanas. Equipo de fábrica (interruptores de alta tensión, cuchillas motorizadas): de 8 a 16 semanas o más. Te confirmamos el tiempo exacto en la cotización.
¿Hacen entregas a toda la República?
Sí. Embarcamos desde Monterrey, NL a todos los estados de México. Coordinamos la logística para que llegue cuando lo necesitas, no antes ni después.
¿Incluye instalación o solo el equipo?
La cotización es por el suministro del equipo. Si necesitas instalación, montaje o pruebas, lo cotizamos por separado como servicio adicional. Tenemos personal certificado para esos trabajos.
¿Aceptan pagos con orden de compra de empresa?
Sí. Trabajamos con órdenes de compra de empresas (contratistas, industria, gobierno). Para clientes recurrentes manejamos crédito a corto plazo. Factura fiscal CFDI incluida.
¿Venden refacciones individuales?
Sí. Tenemos refacciones al menudeo que los fabricantes no entregan: cables de control para TIMs, canillas de cortacircuitos, contactos auxiliares, etc. Esto es uno de nuestros diferenciadores.
