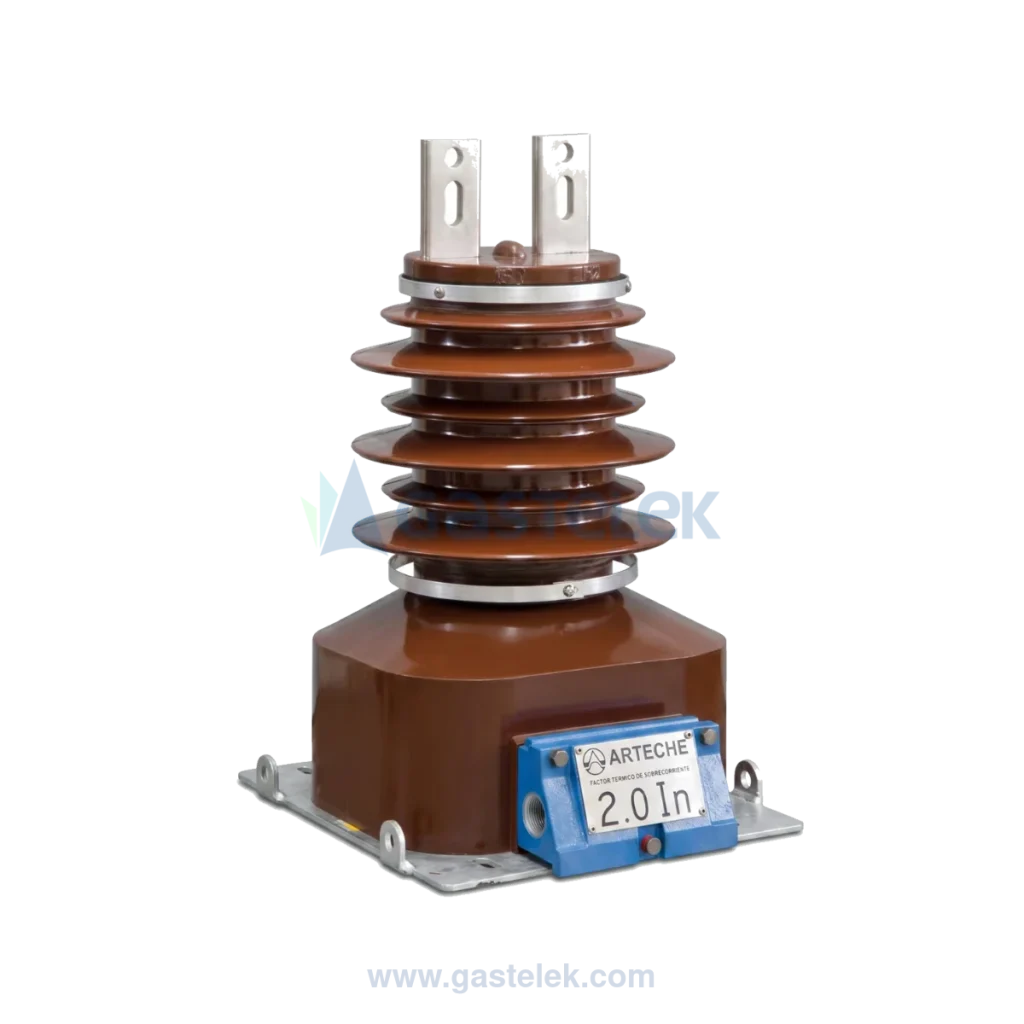

Juego de 3 transformadores de medición 15 kV (TIM)
Equipo integrado de medición tipo poste: juego de 3 transformadores para el sistema trifásico de 15 kV. Disponible en relaciones de facturación 10:5, 50:5 y 200:5; se selecciona la requerida…
Voltaje 15 kV
Marcas disponibles ARTECHE, Chuaying
Solicita cotización
Cuéntanos qué necesitas
Atención personalizada · Sin compromiso
Especificaciones técnicas
Nota: este equipo se ofrece en las relaciones 10:5, 50:5 y 200:5. Indícanos la relación que requiere tu proyecto al cotizar.
| Tipo | Juego de 3 transformadores de medición (equipo integrado) |
|---|---|
| Tensión nominal del sistema | 13.8 kV |
| Tensión máxima de diseño | 15.5 kV |
| Relación de transformación (un secundario) | 8400:120 |
| Relación unitaria de cada secundario | 70 |
| Tensión de aguante al impulso por rayo (NBAI) | 110 kV cresta |
| Tensión de aguante a frecuencia industrial | 38 kV |
| Relaciones de facturación disponibles | 10:5 · 50:5 · 200:5 — se selecciona la requerida según el proyecto |
| Clase de exactitud | Voltaje 0.2 · Corriente 0.2S |
| Factor de sobrecorriente | 1.2 |
| Factor de potencia | 0.8 |
| Altitud de operación | Hasta 2500 m s.n.m. |
| Norma | CFE VE100-13 · VE100-29 · 54000-56 |
Acerca de los equipos de medición tipo poste
Los equipos de medición tipo poste integran los transformadores de instrumento (de corriente y de potencial) necesarios para la medición de energía en media tensión. Se ofrecen como juego de 3 transformadores (equipo integrado, listo para instalar) o como transformador individual, en clases de 15, 25 y 35 kV.
Juego de 3 transformadores (TIM)
Conjunto integrado de medición con los tres transformadores requeridos para el sistema trifásico, en un solo equipo. Disponible en marcas Chuaying y Arteche.
Transformador individual
Cuando solo se requiere reemplazar o complementar una unidad, el transformador de medición se vende por separado, en marca Arteche.
Relaciones de facturación
Cada equipo se configura con la relación de transformación para facturación 10:5, 50:5 o 200:5, según la carga del punto de medición. La relación se elige al momento de cotizar.
Exactitud y norma
Clase de exactitud 0.2 / 0.2S para medición y facturación, bajo las especificaciones CFE VE100-13 (TC), VE100-29 (TP) y 54000-56 (tablillas de prueba).
Equipo integrado de medición tipo poste: juego de 3 transformadores para el sistema trifásico de 15 kV. Disponible en relaciones de facturación 10:5, 50:5 y 200:5; se selecciona la requerida según el proyecto. Marcas Chuaying y Arteche.
Las especificaciones técnicas detalladas se proporcionan al cotizar. Solicitar ahora →
ARTECHE
Distribuimos ARTECHE bajo las especificaciones requeridas por CFE. Equipo con aviso LAPEM vigente.
Ver más productos ARTECHE → Preguntas frecuentes
Lo que más nos preguntan
¿Qué relación de transformación elijo?
Los equipos se ofrecen en relaciones de facturación 10:5, 50:5 y 200:5. La adecuada depende de la corriente del punto de medición; indícanos la carga o la relación requerida y te confirmamos el equipo.
¿Diferencia entre el juego de 3 transformadores y el individual?
El juego de 3 transformadores es el equipo integrado de medición completo para el sistema trifásico (marcas Chuaying y Arteche). El individual es un solo transformador que se vende por separado para reemplazo o complemento (marca Arteche).
¿Qué clases de tensión manejan?
Manejamos las clases de 15, 25 y 35 kV (tensión nominal 13.8, 23 y 34.5 kV; máxima de diseño 15.5, 27 y 38 kV), con clase de exactitud 0.2 / 0.2S.
¿Cumplen con CFE?
Sí. Cumplen las especificaciones CFE VE100-13 (transformadores de corriente), VE100-29 (transformadores de potencial) y 54000-56 (tablillas de prueba para equipos de medición).
¿Este equipo tiene aviso LAPEM vigente?
Sí. Los equipos de media y alta tensión que comercializamos cuentan con constancia de aceptación de prototipo bajo especificaciones CFE (avisos LAPEM). Te entregamos la documentación al cierre de la compra para que no tengas rechazos en supervisión.
¿Cuál es el tiempo de entrega típico?
Depende del equipo. Productos de stock (apartarrayos, cortacircuitos, fusibles, TIMs, aisladores): de pocos días a 2 semanas. Equipo de fábrica (interruptores de alta tensión, cuchillas motorizadas): de 8 a 16 semanas o más. Te confirmamos el tiempo exacto en la cotización.
¿Hacen entregas a toda la República?
Sí. Embarcamos desde Monterrey, NL a todos los estados de México. Coordinamos la logística para que llegue cuando lo necesitas, no antes ni después.
¿Incluye instalación o solo el equipo?
La cotización es por el suministro del equipo. Si necesitas instalación, montaje o pruebas, lo cotizamos por separado como servicio adicional. Tenemos personal certificado para esos trabajos.
¿Aceptan pagos con orden de compra de empresa?
Sí. Trabajamos con órdenes de compra de empresas (contratistas, industria, gobierno). Para clientes recurrentes manejamos crédito a corto plazo. Factura fiscal CFDI incluida.
¿Venden refacciones individuales?
Sí. Tenemos refacciones al menudeo que los fabricantes no entregan: cables de control para TIMs, canillas de cortacircuitos, contactos auxiliares, etc. Esto es uno de nuestros diferenciadores.
