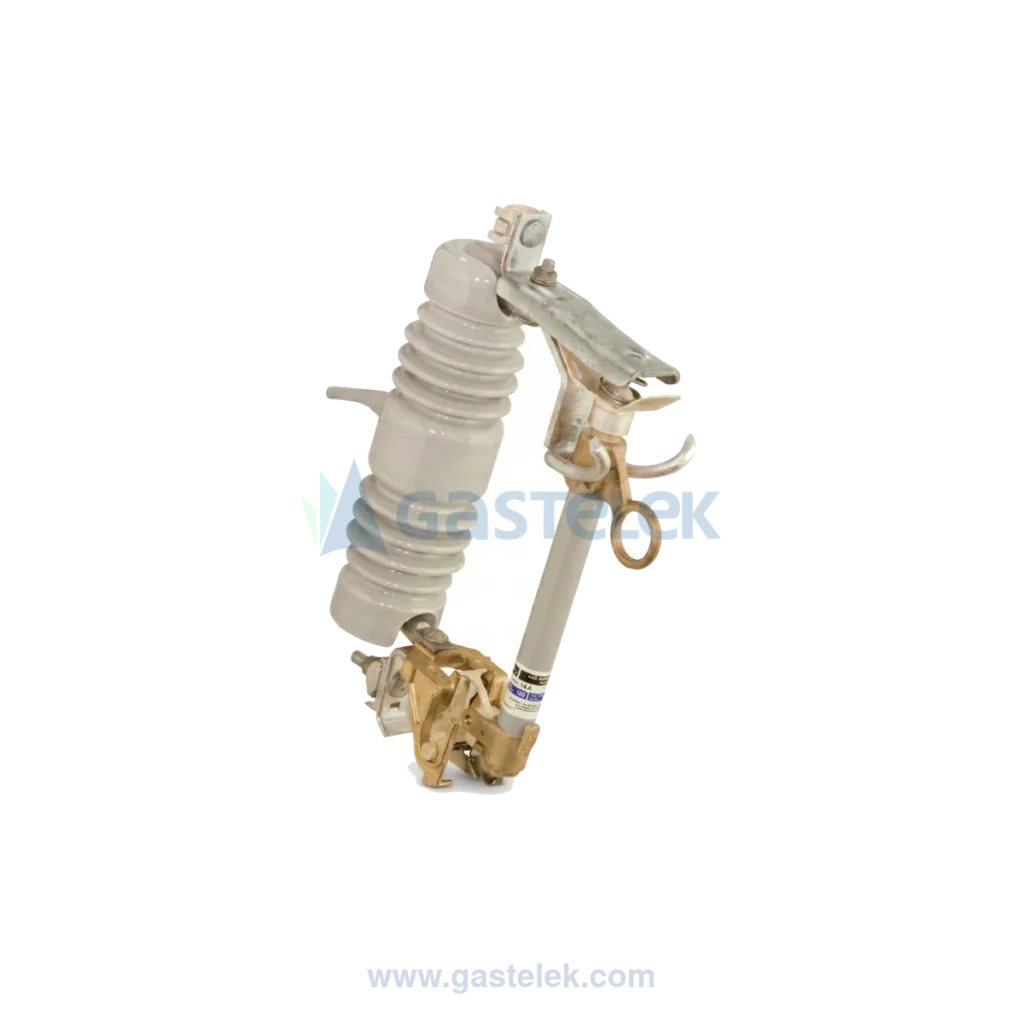

Cortacircuitos fusible de expulsión tipo XS 15-27 kV 200 A
SKU:
CCF-89072-SCCortacircuito de Simple expulsión, Tipo XS, 15 kV - 27 kV, 200 Amp. Max.
Voltaje 15–27 kV
Corriente 200 A
Marca S&C
No. Catálogo 89072R11
Canilla / portafusible Ver Canilla 15-27 kV 89572 para cortacircuitos XS →
Este cortacircuito usa la canilla cat. 89572 (conduce hasta 200 A) y eslabones fusibles Positrol® de S&C (no incluidos).
Solicita cotización
Cuéntanos qué necesitas
Atención personalizada · Sin compromiso
Especificaciones técnicas
| Tensión nominal del sistema | 27 kV |
|---|---|
| Tensión máxima de diseño | 27 kV |
| Nivel básico de aislamiento (NBAI / BIL) | 150 kV |
| Corriente nominal continua | 200 A |
| Capacidad interruptiva (asimétrica) | 12,000 A |
| No. de catálogo | 89072R11 |
| Eslabón fusible | Positrol (curvas K, T) |
| Servicio | Intemperie |
| Norma | CFE V4110-03 |
Acerca de los cortacircuitos fusible
Un cortacircuitos fusible protege contra sobrecorrientes (sobrecargas y cortocircuitos) a transformadores, bancos de capacitores, cables y líneas de distribución. Al fundirse el elemento fusible, interrumpe la falla y abre visiblemente el circuito, dando además un punto de seccionamiento. Gastelek distribuye cortacircuitos marca S&C bajo especificación CFE, para distribución aérea y subestaciones.
Tipo SMD-20 (potencia)
Cortacircuitos fusible de potencia hasta 38 kV y 200 A. Usa fusibles SMU-20 de material sólido y baja energía: expulsión mínima de gases (sólo ~20 % de la energía de arco de un cortacircuito convencional). Detecta e interrumpe todas las fallas, de las grandes hasta la mínima corriente de fusión.
Tipo SM-5 (potencia)
Para subestaciones con niveles de cortocircuito muy altos: capacidad interruptiva hasta 34 000 A asimétricos. Construcción robusta, contactos plateados con 4 puntos de contacto y elemento fusible de plata. Montaje en subestación, apertura vertical a 180°.
Tipo XS (simple expulsión)
Cortacircuitos fusible de simple expulsión hacia abajo para distribución aérea, en 15, 27 y 38 kV, 100 A (opción 200 A). Usa eslabones Positrol. Mantiene el escape de gases alejado de las otras fases; compatible con la herramienta rompecargas Loadbuster.
Selección
Elige por tensión del sistema, corriente nominal y, sobre todo, por la capacidad interruptiva (debe ser ≥ a la corriente de cortocircuito disponible en el punto de instalación). El BIL debe corresponder al nivel de aislamiento del sistema.
Cumplen la especificación CFE V4110-03 (cortacircuitos fusible de distribución) y las normas ANSI C37.41 / C37.46. Ver resumen de la norma V4110-03 →
El cortacircuitos fusible de simple expulsión tipo XS de S&C, en combinación con los eslabones fusibles Positrol®, brinda protección contra el espectro completo de fallas por sobrecorriente en sistemas de distribución aérea de 15 a 27 kV. Interrumpe todas las fallas —desde la corriente más baja que funde el eslabón fusible hasta su capacidad interruptiva máxima— en transformadores, bancos de capacitores, cables y líneas de distribución. Emplea el exclusivo diseño de simple expulsión hacia abajo, que mantiene el escape de gases alejado de las demás fases. Tiene tensión nominal de valor único, por lo que puede aplicarse sin restricción en cualquier sistema trifásico cuya tensión máxima de operación sea igual o menor. Construcción mecánica robusta con aisladores de porcelana anclados con cemento inorgánico que no absorbe humedad. Cumple con las especificaciones de CFE y la norma IEEE C37.41. Compatible con la herramienta rompecarga Loadbuster® de S&C para maniobras de conmutación en línea viva hasta 25 kV.
| Tipo | Cortacircuito fusible de simple expulsión, tipo XS |
|---|---|
| Marca | S&C |
| Tensión nominal | 25 kV (aplicable 15–27 kV) |
| Tensión máxima de diseño | 27 kV |
| NBAI (BIL) | 125 kV |
| Corriente continua | 200 A |
| Eslabón fusible | Positrol® de S&C (plata o cromo-níquel) |
| Capacidad de interrupción | Hasta 12 000 A asimétricos (según IEEE C37.41-2000) |
| Diseño | Simple expulsión hacia abajo |
| Maniobra en línea viva | Compatible con Loadbuster® S&C |
| Aislador | Porcelana |
| Aplicación | Transformadores, capacitores, cables y líneas |
| Cumplimiento | Especificaciones CFE · IEEE C37.41 |
| SKU | CCF-89072-SC |
| Categoría | Cortacircuitos |
